XB圆形风道纤维织物补偿器是由橡胶和纤维织物复合材料、钢置法兰、套筒、保温隔热材料组成,主要用于各种风机、风管之间的柔性连接,其功能是减振、降噪、密封、耐介质,便于位移和安装。是环境保护领域中为理想的减震、降噪、消除烟尘的管道件。

【产品名称】:XB圆形风道纤维织物补偿器

【产品别名】:圆形风道补偿器、维织物补偿器、风道纤维织物补偿器

【产品规格】:【DN100mm-DN3600mm】

【产品】:

【适用范围】:【排烟脱硫,除尘设备,空气加热,助流鼓风等设备】

【产品颜色】:红色,可根据客户要求调色.

【工作环境】:高温管道

  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:好生产流水线,充足的备货,缩短了交货期!
  • 圆形风道纤维织物补偿器
  • 圆形风道纤维织物补偿器
  • 圆形风道纤维织物补偿器

在线咨询

购买热线:021-6999-0533

产品优势

1、补偿膨胀:可以补偿多方向,大大优于普通的单向金属补偿器。

2、补偿安装误差,由于管道联接过程中,系统误差在所难免,纤维补偿器较好的消除安装误差。

3、消声隔振:纤维织物、保湿棉本身具有吸声、隔振功能,能有效地减少锅炉、风机等系统的噪声和振动。

4、无反推力:由于主体材料为纤维织物、无力的传递。用纤维补偿器可简化设计、避免使用大的支座,节省大量的材料和劳动力。

5、良好的耐高温、耐腐蚀性:使用的氟塑料、有机硅材料较好的耐高温和耐腐蚀性能。

6、密封性好:有比较完善的生产装配系统,纤维补偿器基本无泄漏。

7、体轻、结构简单、安装维修方便。

产品特点

风道纤维织物补偿器是环境保护领域中很为理想的减震、降噪、消除烟尘的管道件。XB圆形风道纤维织物补偿器可补偿轴向、横向、角向,具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点,特别适用于热风管道及烟尘管道。 圆形风道纤维织物补偿器安装说明

1、法兰螺栓应逐步均匀地加压拧紧,所有螺丝栓松紧度尽可能一致。使用条件恶劣的场合,除加平垫外可添加弱弹簧圈,以防螺母松动。
2、补偿器与配套平焊法兰之间应按工作温度选用相应橡胶石棉垫片。
3、在试行时,应将补偿器限位螺丝作适当调整,便于产品伸长或压缩。
4、焊管连接时,应将限位螺丝适当松动,防止将补偿器限位板拉弯或产品变形。
5、焊接作业时作盖物遮住橡胶(织物)表面,防止焊渣损伤产品。

典型案例

上海环静与白濑水库进行合作

记者昨日从市水利局获悉,2016年全市计划实施水利项目137个,完成投资55亿元。
其中,万里安全生态水系、防洪防潮工程、蓄水工程、引调水工程、流域综合整治工程等五大类重大水利项目58个,总投资300亿元,年度计划完成投资42.7亿元。水资源节约保护项目、农村饮水安全工程提质增效、小型农田水利县、冬春水毁水利设施修复、海堤除险加固、水土流失治理等民生水利项目18类79个,年度计划投资12.6亿元。
一批水利项目建设进展顺利。白濑水利枢纽工程已完成可研阶段勘察设计发包工作,正全力推进库区实物调查和各专业项目改复建设计工作,计划3月15日前完成可研报告编制, 4月15日通过水利部行业审查,5月20日前上报~发改委审批,力争7月底前获~发改委批复,确保年底开工建设,年度计划完成投资12亿元。
七库连通工程累计已完成投资22亿元,占总投资62.58亿元的35.2,其中:龙头项目山美至惠女连通工程2016年计划投资1.7亿元,力争年底隧洞贯通、2017年完工通水;惠女水库至菱溪水库引调水工程计划2016年上半年完成立项、10月开工建设,2018年底完工;陈田水库至泗洲水库引调水工程计划2016年4月份开展可研招标工作,2016年底前完成可研立项,2018年完工;支线项目泗洲水库至泉港引调水工程、湄洲湾南岸改扩建工程、菱溪至湄南引调水工程等项目,概算总投资8.63亿元,现正抓紧开展规划,计划2016年开始陆续开工,2018年底前完成。
上海环静生产的XB圆形风道纤维织物补偿器可补偿轴向、横向、角向,具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点,特别适用于热风管道及烟尘管道
此外,山美水库流域生态保护试点项目2016年计划实施28个,投资2.6亿元。金门供水工程2016年计划投资5200万元,争取年底前完工并具备通水条件。

产品示意图

零部件材料

请点击图片看大图

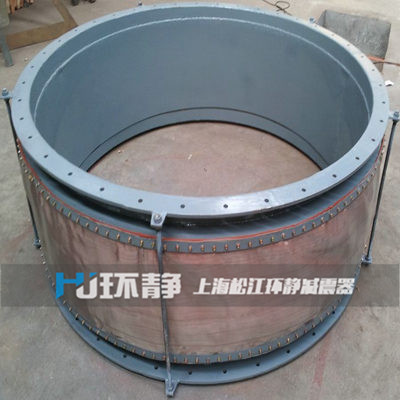

XB圆形风道纤维织物补偿器

风道纤维织物补偿器结构层详解
  Ⅰ类圈带为 Ⅱ类圈带为 Ⅲ类圈带为
优选层 面层硅橡胶玻璃纤维织物布 面层硅橡胶玻璃纤维织物布 面层硅橡胶玻璃纤维织物布
第二层 夹丝玻璃纤维布 工业用帆布 工业用帆布
第三层 石棉帘布 石棉帘布 硅酸铝玻璃纤布
第四层 聚乙烯薄膜 玻璃纤维毯 石棉布
第五层 石棉毯 石棉布 锆玻璃纤维毯
第六层 不锈钢金属丝网 丝玻璃纤维布 夹丝玻璃纤维布
第七层 不锈钢金属丝网 不锈钢金属丝网 不锈钢金属丝网

技术参数

请点击图片看大图

XB圆形风道纤维织物补偿器

圆形产品规格

Specification of Round

Dw D1 D2 D3 b n md
mm
108 108 200 164 110 10 4 10
159 159 251 215 161 8
219 219 311 275 211
273 273 365 330 275 12
325 325 427 385 327
377 377 479 435 379 12
426 426 528 490 428
480 480 595 540 483 12
530 530 645 600 533
630 630 745 700 633 16
720 720 843 800 723
820 820 943 900 823
920 920 1043 1000 823   20 14
1020 1020 1153 1100 1023 14
1120 1120 1253 1200 1123
1220 1220 1353 1300 1223
1320 1320 1453 1400 1323 24
1420 1420 1553 1500 1423 16 28
1820 1820 1963 1910 1823 16
2020 2220 2363 2310 2223 32
2220 2220 2363 2310 2223 18 36
2420 2420 2563 2510 2423 40
2820 2820 2983 2915 2823 20 44 18
3220 3220 3883 3315 3223 22 52
3620 3620 3783 3715 3623 56

产品服务

专业制造、专业服务,环静为你创造更多价值 !
不断提升服务质量,精益求精,“真诚的服务”是环静永恒的主题。环静严格按照 要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此环静做出如下承诺:

产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到规定要求,宽度超过标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答。
售中服务
1、守信合同,保证及时供货,随时保持与客户联系 2、对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
1、环静产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
2、产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
3、对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
4、对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,共同提高环静的产品质量与服务质量。

订货流程与须知

1、客户采购清单请传真至 021-69990536 E-mail:huanjing@huanjingjz.com,或来电咨询 021-69990533。
2、收到客户采购清单,为客户提供产品型号选型与报价(价格清单)。
3、具体商定:交货期、特殊要求等事宜。


订货须知
1、客户对产品有特殊要求,须在订货合同中提供以下说明:
(1)结构长度
(2)连接形式
(3)公称直径、全通径、缩径、管道尺寸
(4)用介质及温度、压力范围
(5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
